直通雙座調節閥知識全知道

發布時間：2025-2-6

直通雙座調節閥有兩個閥芯和兩個閥座，流體從圖示左側流入，經兩個閥芯和閥座后，匯合到右側流出。由于上閥芯所受向上推力和下閥芯所受向下推力基本平 衡，因此整個閥芯所受不平衡力小。直通雙座調節閥的特點如下：

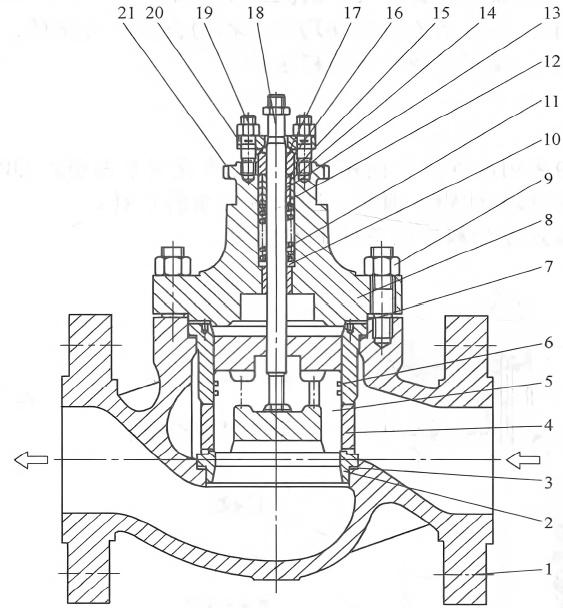

圖1 平衡閥芯套筒結構調節閥
1—閥體2—閥座3—閥座墊片4—套筒5—閥芯6—金屬密封環 7—上閥蓋墊片8—上閥蓋9、19—螺栓、螺母10—填料擋環11—彈簧
12—填料下襯墊13—填料14—填料上襯墊15—0形圈
16—填料壓蓋17—防塵圈 18—閥桿
20—填料壓板21—圓螺母

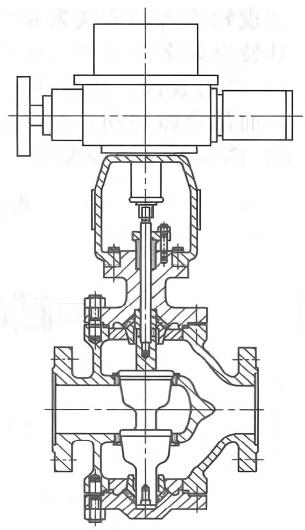

圖2 雙閥座調節閥

1) 所受不平衡力下，允許的壓降大，例如DN100的雙座調節閥允許壓差280kPa。

2) 流通能力強。與相同公稱尺寸的其他調節閥比較，雙閥座閥可流過更多流體，相同公 稱尺寸的雙座閥流通能力比單座閥流通能力大20%~50%。例如，DN100 雙座調節閥的流通能 力達160m3/h 。 因此，為獲得相同的流通能力，雙座調節閥可選用較小推力的執行機構。

3) 泄漏量大。雙座調節閥的上、下閥芯不能同時保證關閉，因此雙座閥的泄漏量較 大，標準的泄漏量為IEC 60534-4:2006的Ⅲ級。雙座閥的閥芯和閥座采用不同材料或者用 于低溫或高溫場合時，由于線脹系數不同，造成的泄漏量會更大。

4) 正體閥和反體閥的改裝方便。由于雙閥座閥采用頂?shù)纂p導向，因此只需將閥芯和閥座反過來安裝就能將正體閥改為反體閥，反體閥改為正體閥，而不需要改選執行機構的正作 用或反作用類型。圖3-6所示的雙座閥結構只需閥體反裝，并與閥桿連接即可完成。

5) 抗沖刷能力差。閥內流路復雜，在高壓差應用場合，受到高壓流體的沖刷較嚴重， 并在高壓差時造成流的閃蒸和空化，加重了對閥體的沖刷。因此，雙閥座閥不適用于高壓差 的應用場所。由于流路復雜，它也不適用于含纖維介質和高黏度流體的控制。

由于帶平衡的套筒閥能消除大部分靜態不平衡力，雙閥座的優點已不明顯。而它的泄漏 量大的缺點更為顯現。因此，在工業生產過程控制中，原來采用雙座閥的場合，可用帶平衡 結構的套筒閥代替。
